pH-Meter: Aufbau, Kalibration und Anwendung

Ein pH-Meter ist ein Messgerät zur Bestimmung des pH-Werts einer Lösung. Es misst die Konzentration der Wasserstoffionen (H⁺ bzw. H₃O⁺) anhand der elektrischen Spannung zwischen einer Glaselektrode (empfindlich für die H⁺-Konzentration) und einer Referenzelektrode (konstante Spannung).

Die gemessene Spannung wird in einen pH-Wert umgerechnet und angezeigt.

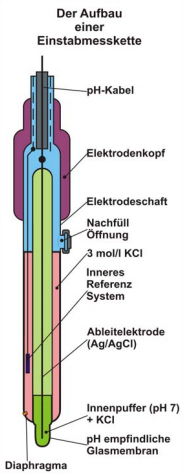

Aufbau eines pH-Meters

Ein pH-Meter besteht im Wesentlichen aus einer pH-Elektrode und einer Referenzelektrode, die über ein Messgerät miteinander verbunden sind.

Messprinzip

Das Messprinzip basiert auf der Potentialdifferenz zwischen der pH-Elektrode und der Referenzelektrode. Die Spannung, die an der pH-Elektrode entsteht, ist abhängig von der H⁺-Konzentration in der Lösung und wird über die Nernst-Gleichung beschrieben. Die Differenz zu der konstanten Spannung der Referenzelektrode wird gemessen und in einen pH-Wert umgerechnet.

Die Spannungsdifferenz $U$ zwischen Glaselektrode und Referenzelektrode steht nach der Nernst-Gleichung in direktem Zusammenhang mit dem pH-Wert. Die Konstante $k$ ist die sogenannte Nernst-Steigung: Bei 25 °C ändert sich die Spannung um etwa −59 mV pro pH-Einheit. Da $k$ proportional zur absoluten Temperatur ist, verändert sich diese Steigung mit der Temperatur — deshalb ist die pH-Messung temperaturabhängig, und das Gerät muss die Temperatur manuell oder automatisch kompensieren. Das pH-Meter wandelt die gemessene Spannung in einen numerischen pH-Wert um.

Faktoren, die die pH-Wert-Messung beeinflussen

1. Temperatur der Lösung — Der pH-Wert ist temperaturabhängig. Temperaturschwankungen können die Messung verfälschen.
2. Kalibrierung der Elektrode — Eine veraltete oder fehlerhafte Kalibrierung führt zu ungenauen Messwerten. 👉 Regelmässig mit frischen Pufferlösungen kalibrieren.
3. Zustand der Elektrode — Verschmutzte, beschädigte oder ausgetrocknete Elektroden messen ungenau. 👉 Elektrode reinigen und korrekt feucht lagern (z. B. in KCl-Lösung).
4. Lagerung und Pflege — Die Elektrode darf niemals trocken gelagert werden. 👉 Nach dem Spülen vorsichtig mit fusselfreiem Papier abtupfen – nicht reiben!
5. Chemische Zusammensetzung der Probe — Hohe Ionenstärken, extreme pH-Werte oder bestimmte Puffer können die Messung beeinflussen. 👉 Organische Lösungsmittel oder Salze können die Elektrode angreifen.

Kalibration eines pH-Meters

Die 3-Punkte-Kalibration ist eine präzise Methode, um den Messbereich eines pH-Meters vollständig abzudecken. Sie verbessert die Genauigkeit über einen breiten pH-Bereich hinweg.

Vorbereitung der Kalibration

• pH-Elektrode gründlich mit destilliertem Wasser spülen
• Geeignete Pufferlösungen bereithalten: pH 4,00, pH 7,00, pH 9,00 (sauer, neutral, basisch)
• Temperatur des Puffers prüfen (Elektrode und Puffer sollten dabei die gleiche Temperatur haben)

Kalibration in drei Schritten

• Erster Punkt (pH 7,00) → Kalibrierung des Nullpunkts (neutraler Bereich) → pH-Elektrode in Pufferlösung pH 7 tauchen, warten, bis sich der Wert stabilisiert, bestätigen. → pH-Elektrode mit destilliertem Wasser spülen und gut abtrocknen.
• Zweiter Punkt (pH 4,00) → Kalibrierung im sauren Bereich → Elektrode mit Wasser abspülen, in pH-4-Puffer tauchen, stabilisieren lassen, bestätigen.
• Dritter Punkt (pH 9,00) → Kalibrierung im basischen Bereich → Elektrode erneut spülen, in pH-9-Puffer tauchen, stabilisieren lassen, bestätigen. → pH-Elektrode mit destilliertem Wasser spülen und gut abtrocknen.

Nachbereitung der Kalibration

• Elektrode erneut spülen und korrekt lagern (KCl-Lösung).
• Kalibrationswerte (Slope & Offset) am Gerät prüfen.
• Das Gerät ist nun bereit für die Messungen.

Anwendung eines pH-Meters: pH-Wert-Einstellung

Vorbereitung

1. pH-Meter kalibrieren
   • Kalibrierung des pH-Meters mit geeigneten Pufferlösungen (z. B. pH 4, 7, 9).
   • Die Elektrode muss nach jedem Kalibrierpunkt mit destilliertem Wasser gespült werden.
   • Die Elektrode muss vorsichtig mit einem fusselfreien Papier getrocknet werden (z. B. Kimwipes), um Kontamination oder Verdünnung der nächsten Pufferlösung zu vermeiden.
2. Lösung vorbereiten
   • Die zu messende Lösung sollte gut durchmischt und auf Raumtemperatur sein.
3. Elektrode eintauchen
   • Eintauchen der pH-Elektrode, sodass die Glasmembran vollständig bedeckt ist.
   • Es soll darauf geachtet werden, dass die Elektrode weder den Boden noch die Wand des Gefässes berührt, um Messfehler zu vermeiden.
   • Die Lösung vorsichtig rühren, um ein stabiles Messergebnis zu gewährleisten. Dabei soll darauf geachtet werden, dass das Rührstäbchen die Elektrode nicht berührt. Die Elektrode soll stets in ausreichendem Abstand zum Rührstab gehalten werden, um eine Beschädigung der empfindlichen Glasmembran zu vermeiden.

pH-Wert messen und einstellen

4. Aktuellen pH-Wert messen
   • Der pH-Wert auf dem Display wird abgelesen und falls erforderlich notiert.
5. Entscheidung treffen:
   • pH-Wert der Lösung < Ziel-pH-Wert
     • Wenn der pH-Wert der Lösung niedriger ist als der Ziel-pH-Wert, bedeutet das, dass die Lösung zu sauer ist.
     • Um den pH-Wert zu erhöhen und den gewünschten pH-Wert zu erreichen, muss eine Base hinzugefügt werden (z. B. NaOH).
   • pH-Wert der Lösung > Ziel-pH-Wert
     • Wenn der pH-Wert der Lösung höher ist als der Ziel-pH-Wert, bedeutet das, dass die Lösung zu basisch ist.
     • Um den pH-Wert zu senken und den gewünschten Zielwert zu erreichen, muss eine Säure hinzugefügt werden (z. B. HCl).
6. Zugabe langsam und unter Rühren
   • Tropfenweise Zugabe der Säure oder Base mit einer Pipette.
   • Ständig rühren, um eine gleichmässige Verteilung zu gewährleisten.
   • Nach jeder Zugabe einige Sekunden warten, bis der pH-Wert stabil ist.

Nachbereitung der Messung

7. Elektrode reinigen und lagern
   • Elektrode mit destilliertem Wasser spülen und anschliessend vorsichtig mit einem fusselfreien Papiertuch abtupfen.
   • In KCl-Lösung aufbewahren, niemals trocken lagern.
